1引言

隨著藥品單元生產的批量化和質量要求的提髙，簡單抽樣檢測已不能滿足藥品質量的要求，關于藥品重量、成分的檢測辦法需要不斷地提高，如何設計符合現代藥品生產質量和效率要求的稱重檢測系統就成了一個亟待解決的問題。目前藥品的成品單元主要分為片劑、丸劑和膠囊等幾種，而其中膠囊的應用最為廣泛。但是，目前的國內藥品生產系統中，對成品膠囊的精確稱重處于空白，開展關于微量稱重系統的研發,對于某些貴重藥品的充填和達到國際藥典的要求，具有重要的經濟意義和社會意義。

傳統的膠囊藥物生產由膠囊填充機填充藥粉，采用機械式量桿控制填充藥粉體積，由于藥粉成分不同，導致膠囊劑量與標準劑量之間存在差異，進而影響藥物的實際療效?，F(xiàn)有的藥品稱重檢測設備存在的主要問題是提供了獨立功能模塊,但不能實現整體的藥品稱重檢測過程,機械結構對不利于藥品單元的總質量情況為標準，因此不能精確測量藥品單元的最小單位，造成不合格率的升高I。文獻［5］提出了膠囊成分與劑量控制關系的解決辦法，但關鍵功能單元的機械機構未能設計實現。

針對以上問題，本文提出一種微量藥品單元稱重系統。該系統是一種能適應生產流水線的快速微量動態稱重檢測技術。微量藥品稱重系統實現了藥品單元的傳送、分撥，將藥品單元依次進行快速稱重,對其進行統計并及時地反饋充填效果，按需求對藥品充填機做出調整，完成了藥品檢測的整體功能。同時，該系統利用單點式稱重傳感器對單個藥品單元進行測量，克服了批量藥品測量過程中出現的藥品劑量不均問題，從而為微量藥品檢測工作提供了一種切實可行的方法。

2微量藥品動態稱重系統設計

藥品稱重系統設計的要求是實現藥品單元傳送功能、稱重功能及分撥功能為整體的機電系統，該系統可以連續快速地對藥品單元進行微量稱重。該系統設計的主要問題有：1)該系統中稱重功能的實現需要適合藥品單元傳送的稱重平臺和高精度稱重傳感器組成的稱重機構，同時考慮到藥品單元的動態稱重過程,需要設計一套完整的測控平臺及軟件算法，從而克服稱重傳感器所需靜態稱重的特性;2)該系統中傳送功能和分撥功能的實現需要提供該系統的傳動機構設計，此傳動機構需保證藥品單元在傳送過程中連續地向稱重機構傳輸藥品單元，并使藥品單元的傳送頻率維持在藥品稱重系統的檢測范圍內，為藥品單元的稱重過程提供基礎。因此，傳動機構的傳動方式確定釆用水平上料的方式，克服垂直上料方式中藥品單元對稱重機構的沖擊引起的測量值波動;3)藥品稱重系統的設計作為獨立的藥品單元檢測裝置，包括傳送機構的機械結構設計及測控平臺設計，系統設計的工程量較大，因此采用SolidWorks軟件對該系統的傳送機構、稱重平臺等零部件進行仿真建模。同時，利用設計零部件組裝藥品稱重系統的虛擬樣機來實現運動仿真過程，為驗證系統設計的準確性提供保證。微量藥品稱重系統的設計流程如圖1所示。



圖1微量藥品動態稱重系統的設計流程圖

Fig.1Designflowofthemicroscalecapsuledynamicweighingsystem



2.1稱重機構設計

2.1.1傳感器的選型

藥品稱重系統是由3部分構成的，稱重儀表、稱重傳感器和稱重平臺。其中，稱重平臺是被稱物體與顯示儀表間的機械傳遞系統。傳力機構與稱重平臺將物體的重量準確傳遞給稱重傳感器。再由稱重傳感器將被測物體的重量按待定的函數關系轉換為電信號，再輸出到稱重儀表。選擇稱重傳感器時要考慮到其靈敏度、最大分度數和最小檢定分度值等。

文獻［6-8］說明了傳感器數量的選擇一般與秤體的支撐點數相一致，但也有根據最大量程等方式來確定的，當然還要考慮稱重平臺的自身重量，產生的最大偏載及動載等相關因素。在實際的使用中，秤體受到以下因素影響，如自重、皮重、偏載、振動沖擊等。經驗證，得到以下公式：

C=K₀K_tK₂K₃(W^+W)/N (1)

式中:C為單個傳感器的額定量程;密為稱重平臺自重;W幡為待測物體凈重的最大值;N為秤體所采用的支撐點數，即傳感器的個數;&為保險系數，一般取1.2~1.3；K為沖擊系數;&為秤體的重心偏移系數％為風壓系數。

在實際應用中，作為一般規則，可簡化為：

中或+呼WC/Vx70% (2)

式中：70%的量化系數即是綜合考慮振動、沖擊、偏載等因素運算得到。同時,藥品稱重系統屬于微量稱重，所需額定量程較小且需有較高的靈敏度及測量精度3”】?？紤]到體積影響因素和要求“貫，擬選德國HBM公司的SP4C3-MR系列單點式稱重傳感器。

2.1.2藥粒稱重運動過程及控制參數的設置

藥粒通過導藥管進入到稱重系統中，控制系統中靠電機控制的轉塊裝于導藥管的末端。

1. 滑槽上運動分析：

假設單一藥品單元進入稱重系統，無系統外力及非保守力做藥品單元做功，經導藥管及轉塊控制落入到滑槽中，如圖2所示。得到藥品單元的受力過程：

■ywV/²=Ep+E_t=mgR_l-u_tmgR_tcos(3)式中頃為單個藥品單元的質量;S為滑槽上的摩擦系數；匕為藥品單元在角度。時的末速度;E,為藥品單元的機械能;E.為摩擦力做功;&為滑槽的半徑;0為藥品單元位置與水平線所成角度。

2.

稱重器上的動態稱重過程的動力學模型：

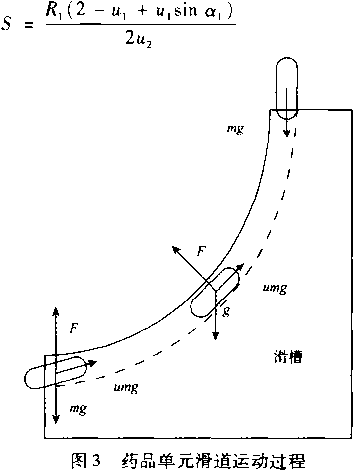

藥品單元經過滑槽后，落入稱重臺，假設滑槽末端與稱重臺連接部分相切，如圖3所示。得到藥品單元在稱重臺上的受力過程：

0-Ej=u₂FS=-u₂mg(1+sin²0)R₂d0 (6)

式中:礦為由藥品單元落入稱重臺前的動能;炎為稱重臺上稱重系數;F為稱重臺對藥品單元的系統內力;S為藥品單元在稱重臺的位移;m為單個藥品單元的質量;。為藥品單元運動加速度與重力的夾角;&為假定稱重臺圓周半徑。

由給定。的范圍，可以得出：

<-02

mgR_t(2-%+U]Sin%)=j2u₂mg(1+sin²0)/?₂d0

(7)式中:％為藥粒在滑槽模塊速度的切線方向與水平線所成角度;8為稱重臺的傾斜角度。最終得出：

3.

稱重信號模型

由式(8)中知，藥品單元在稱重臺上的位移為:

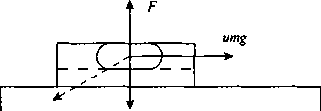

如圖4所示,藥品單元在稱重臺上的位移需滿足SWL(其中心為傳感器稱重部分的規格長度)。



傳感器



圖4藥品單元稱重平臺運動過程

Fig.4Themovingprocessofthecapsuleweighingplatform

由式(7)知,稱重臺對藥粒的作用力為：

F=mg(1+sin²0) (10)

由于藥品單元在滑槽上下滑時間在0.5s左右，同時滑槽的弧度近似于90。,假設藥品單元在滑槽上下滑過程中，角度0在較短時間內的變化近似勻速變化?？芍?/span>

0(t)=5.5t (11)

因此，由式(10)和式(11)中作用力F與時間[的關系,傳感器提供的電壓信號應正比于作用力尸信號,為了得到電壓信號V與作用力的關系式，利用定量蟲碼作為待測物體,采集了相應的傳感器輸出信號，并利用MATLAB對電壓V與作用力F的函數關系進行擬合，如圖5所示結果。

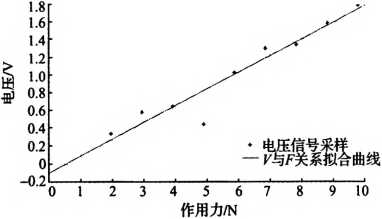

圖5電壓信號V與作用力F函數關系擬合

Fig.5FittingresultoffunctionalrelationsbetweenvoltagesignalVandforceF



由擬合結果可知，傳感器電壓信號y與作用力f的函數關系為：

V=187.5F-0.0978 (12)

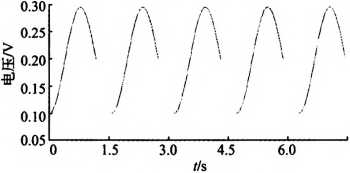

因此，由式(10).(11)和(12)推出電壓信號V和時間t的關系式:利用MATLAB對傳感器電壓信號V隨時間t變化的關系式進行仿真，如圖6所示。



圖6連續快速稱重過程中傳感器電壓信號與時間關系(理論)

Fig.6FunctionalrelationbetweenvoltagesignalVandtimetduringcontinuouscapsuleweighingprocess



4. 傳感器閾值的選取

根據SP4C3-MR稱重傳感器的技術參數，可知其對接收電壓信號的誤差公式：

A=如”+^dh,+九 (13)

式中:A為傳感器接收信號的最大誤差;％”為傳感器的線性檢測誤差;4,為傳感器的滯后誤差;孔.為傳感器的溫度靈敏度系數的值。

稱重傳感器型號為SP4C3-MR,量程為3kg,根據相關技術手冊可知：

冉=±0.015V

d_hy=±0.015V (14)

T_lc=±0.017V

2.2傳動機構設計

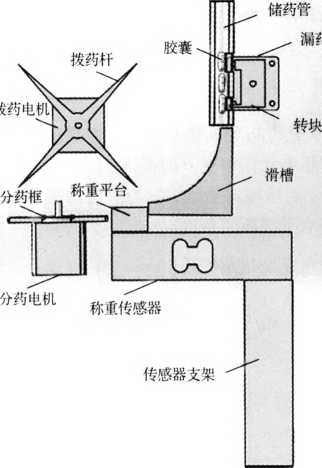

藥品稱重系統中傳動機構的功能是實現藥品單元的傳送、稱重和分撥過程。保證藥品單元以設定時序連續傳送，同時避免產生的振動沖擊，保證藥品稱重過程的準確性，從而提高藥品稱重系統的檢測精度。根據藥品稱重系統的功能特點，傳動裝置設計如圖7所示。



圖7稱重系統傳動裝置

Fig.7Transmissiondeviceofthecapsuleweighingsystem



2.2.1藥品稱重系統傳送單元

藥品稱重系統的傳送單元主要由漏藥機構、撥藥機構和分藥機構組成。藥品稱重系統的傳送過程是成品藥品單元進入儲藥管后，由安裝于儲藥管邊緣的轉塊裝置控制，使藥粒按時序漏入滑槽裝置,滑槽末端連接稱重平臺，藥品單元在稱重平臺進行稱重。藥品單元完成稱重過程后，由撥藥機構中的撥藥桿裝置撥下稱重平臺并進入分藥機構。藥品單元進入分藥機構中的分藥框裝置后，主控板根據藥品單元的質量情況對分藥機構發出控制信號，通過控制分藥框的轉動方向，完成藥品分撥過程，從而實現藥品單元檢測工作。

2.2.2藥品稱重系統動力傳輸單元

藥品稱重系統的動力傳輸單元由3個步進電機組成,分別是控制轉塊的漏藥電機、控制撥藥桿的撥藥電機以及控制分藥框的分藥電機。漏藥電機負責帶動轉塊的旋轉,通過轉塊轉動一定角度來調節對膠囊的擠壓程度，并以轉動方向的不同來進行藥品單元分隔;撥藥電機負責帶動撥藥桿的轉動,通過撥藥桿一定時間間隔轉動固定的角度，使稱重后的藥品單元撥下稱臺并進入分藥機構;分藥電機負責帶動分藥框的轉動，接收主控板的指令，根據藥粒的重量信息,判斷分藥框的轉動方向，從而將藥品單元分離。

2.3SoUdWorks仿真建模

利用SolidWorics設計藥品稱重系統功能需求的零部件，組裝成設計的機械系統,配置相應的仿真參數，模擬裝置的運作過程。SolidWorfcs仿真中不涉及漏藥機構的運動仿真。藥品稱重系統的撥藥機構和分藥機構的控制電機是間歇運動，電機的運動形式中選擇插值算例方式，并以位移為控制變量，插值類型為線性，兩個電機的插值算例如表1所示：

表1控制電機的插值算例

Table1Interpolationexampleofcontrollingmotor

	時間/s	位移(°)	時間/s	位移(°)
1	0.20	90	0.00	0
2	0,40	90	0.30	0
3	0.60	180	0.50	90
4	0.80	180	0.70	90
5	1.00	270	0.90	180



2.4測控平臺設計

藥品稱重系統的測控平臺主要由2個部分來實現。1是基于ARM(advancedrisemachines)處理器的主控平臺;2是基于單片機的從控平臺。測控模塊的工作流程是基于ARM處理器的主控平臺通過I/O接口接收數據,并對接收數據判斷,利用串口通信將控制信號發送到基于單片機處理器的從控平臺,再由單片機處理器對傳動機構發送控制信號。同時，基于ARM處理器的交互界面調用開發的應用程序?qū)崿F(xiàn)數據統計。基于ARM處理器主控平臺的工作流程圖如圖8所示。



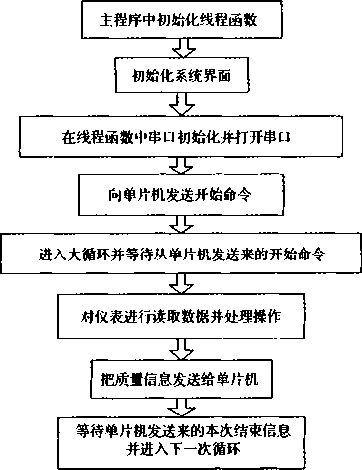

圖8ARM主控平臺的工作流程圖

Fig.8WorkflowchartoftheARMhostcontrolplatform



基于單片機處理器的從控平臺與基于ARM處理器的主控平臺以串口通信方式連接,用于接收由主控平臺發送的控制信號，從而向藥品稱重系統的傳送機構中的步進式電機發送中斷信號，控制傳送機構的工作過程m,單片機從控平臺的工作流程如圖9所示。



圖9單片機從控平臺的工作流程圖

Fig.9Workflowchartofmicrocontrolunitsubordinatecontrolplatform



2.5MiniGUI開發環境搭建及界面設計

藥品稱重系統的人機交互界面采用輕量級界面開發系統MiniGUI,克服了主控平臺資源有限的問題。用戶界面的開發步驟是在PC端搭建Linux開發環境,將實現藥品稱重系統界面程序交叉編譯生成的執行文件下載到基于ARM處理器的主控平臺上，并運行執行文件。人機交互界面開發流程如圖10所示。

圖10嵌入式開發流程圖

Fig.10Thedevelopmentworkflowchartofthe
embeddedsystem

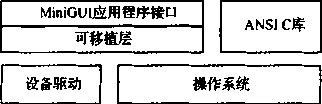

MiniGUI用戶界面設計系統的架構如圖11所示。

MiniGUI應用程序



底層硬件



圖11界面設計架構圖

Fig.11FrameworkofGUIdesign

由于藥品稱重系統中人機交互界面功能只需開啟藥品稱重系統和統計藥品單元質量情況，因此界面結構采

用主界面和單層子界面的形式，如圖12所示。其中，主界面提供了開啟功能的接口，點擊主界面的開啟功能按鈕將跳轉到用于統計藥品單元質量情況的子界面，可以實時顯示藥品單元的數量、合格率等信息。
