某青海分公司8.5萬噸電解鋁技改項目（以下稱“8.5工程”）中氟化鹽配料系統的技改，采用PLC+稱重顯示儀表（接稱重傳感器）+工業計算機的方式，成功地實現了氟化鹽配料的自動化，應用效果較好。
1控制系統概述
控制系統的構成是在現用配料系統基礎上，結合擴建新系統工藝設備配置的自動控制方案。新擴建的“8.5工程”氟化鹽配料系統包括東、中兩套系統，每套系統有2個氧化鋁料倉、4臺氟化鹽定容下料器、2臺稱重顯示儀表；控制配料系統包括2臺工業控制機、1套PLC控制系統、2個現場操作箱以及配料秤的控制裝置。其中工業控制機主要完成配方管理、歷史數據查詢?？刂葡到y(tǒng)核心由一套SIEMENSS7-300系列PLC組成，主要完成:①原料的供給及輸送控制;②配方的物料配比控制;③通訊及數據交換。見圖1。
PLC和2臺工業控制機組成以太網，便于今后廠內局域網的建立和數據傳輸。

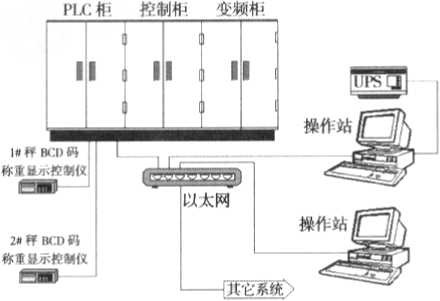

圖1 “8.5工程”氟化鹽配料系統結構圖
2配料控制系統的工作原理及設計特點
配料控制系統的配料控制是根據操作人員輸入的配方配比及控制要求，由PLC按預先設定的氟化鹽配料的公斤數分批次計算后進行的。首先設定氧化鋁料斗的高、低限，如高限設定為2500kg,低限設定為500kg，噸/鋁需配氟化鋁20kg，則在“配方數”欄內輸入：（2500-500）/20=100。PLC經過邏輯運算后，料斗在下料過程中根據電子秤的實際測量值變化，控制氟化鹽下料氣缸的動作次數及動作間隔時間,即氧化鋁每下100kg，容量為1kg的定容氣缸動作1次，當氧化鋁下料速度加快時，氟化鹽下料氣缸的動作間隔時間相應縮短，從而實現氟化鋁的均勻配料。當料斗實際料量達到低限值之后，PLC向料斗低料閥及氟化鹽下料氣缸發出信號，停止下料，此次配料完成，隨即進入下次裝配料過程。在遠程終端上實時顯示氧化鋁料斗的實際料量和氟化鹽下料氣缸的動作次數，工業控制機在CRT上用文字、動態圖形及數字顯示出當前的實際配料情況。
配料和輸送的控制設計必須結合凈化車間現場的
電磁攪拌技術在國際鋁行業已應用了50年，我國鋁行業的應用不到20年，大量推廣采用不過5、6年時間，在60+鋁熔爐上采用電磁攪拌技術不足1年。盡管如此，其效果還是顯而易見的。隨著科學技術的不斷發展和應用的不斷深入，社會對鋁及鋁合金制品的產品質量要求越來越高，電磁攪拌技術必將為我國有色金屬行業的發展發揮出更大的作用。

實際工況進行：
•料斗上、下方安裝的運動機構-氣缸、密封、收塵裝置在啟動及停止過程中，若不對其進行必要的軟硬件處理,則會對配料系統的控制精度產生非常大的影響。
•傳感器的結構形式及安裝附件的結構形式。
•稱重料斗的限位裝置及防震方式。
•稱重變換顯示裝置和PLC的信號連接形式及在程序上BCD信號誤碼處理設計等。
•各類閥門的結構在設計上要結合現場的工況特點，防止漏料、堵料、不到位等情況的發生。
•為了防止變頻器對電源的污染，儀表和其他控制電源回路應加有電源濾波器，凈化電源。
•傳感器安裝方式的改進，使料斗不易產生相對位移，避免了料斗隨機偏移帶來的諸多麻煩和稱配料的精度不穩定性。
3稱重傳感器的信號采集
信號采集系統構成見圖2。

圖2信號采集系統構成
稱重傳感器實際上是一種將質量信號轉變?yōu)榭蓽y(cè)量的電信號輸出的裝置。選用稱重傳感器先要考慮傳感器所處的工作環境，這關系到傳感器能否正常工作以及它的安全和使用壽命，關系到整個衡器的可靠性和安全性。傳感器等級的選擇必須滿足下列兩個條件：①滿足儀表輸入的要求。稱重顯示儀表是對傳感器的輸出信號經過放大、A/D轉換等處理之后顯示稱量結果的，因此，傳感器的輸出信號必須大于或等于儀表要求的輸入信號的大小，即傳感器的輸出靈敏度計算結果須大于或等于儀表要求的輸入靈敏度。②滿足整臺電子秤準確度的要求。電子秤主要是由秤體、傳感器、儀表三部分組成，對傳感器準確度的選擇，應略高于理論計算值，因?yàn)槔碚撚?jì)算值往往受到客觀條件的限制，如秤體強度、儀表性能、秤的工作環境等因素，都會直接影響到秤的準確度要求。
電子秤的傳感器工作方式有三種：串聯、并聯和混合。其中并聯工作方式具有抗干擾能力強、供橋電源數最少（僅有1個）等優點。之所以用并聯連接，還考慮到凈化車間配料現場的環境條件較差，如振動大、干擾多、揚塵大等因素。
傳感器的安裝必須注意:①傳感器的引線電纜要萬方數據穿鐵管，距動力線不能太近，要大于50cm。②電纜必須是四芯或六芯屏蔽電纜。③在同一臺秤上的3個傳感器量程必須一致，受力也最好一致，亦即所謂“壓四角”,輸出一致，才能取得滿意結果。安裝示意圖見圖3。

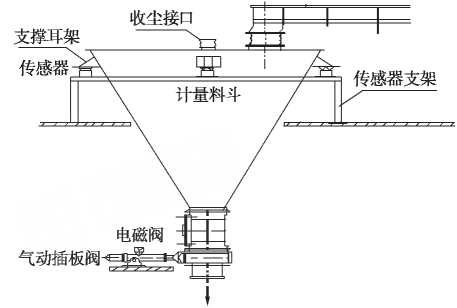

圖3料斗稱重傳感器安裝示意
4上位機軟件設計
美國某公司推出的工控組態軟件IFIX是功能強大的工業自動化軟件產品。IFIX組態軟件提供了工業界所需的強大功能，包括實時監視和監督控制、報警和報警管理、歷史趨勢、統計過程控制、用戶安全系統、系統擴展、網絡功能等。它提供了可視化窗口進行過程處理，可使界面提供圖形化的過程信息，包括原始數據、計算數據、變量、趨勢圖、報警等。IFIX強大的圖形功能將配料過程中的控點信息展現得一目了然。IFIX開放的開發接口，可嵌入用戶第三方語言源程序（如用C、VB等語言編制的程序），以良好的易用性和靈活性成為“8.5工程”擴、改建項目的工控軟件首選。配料控制系統還可通過交換機與企業內部網連接，能在控制室內設定現場控制參數；可顯示每臺秤的漏料情況，以便操作人員采取相應的對策；在秤空信號長時間不出現配料中斷的情況下，操作人員可判斷產生的原因。
5結束語
在“8.5工程”氟化鹽配料系統技改項目的開發過程中，應用DDE技術把強大的組態軟件IFIX與快速開發工具VB相結合，使配方功能獲得很好的效果。不僅配方可以保存50多個，而且配方的修改、更新直至通訊下傳給PLC都方便靈活。
